절토부 옹벽공법 - H빔 파일공법
H빔 파일을 활용한 반일체식 공법은 네일링 보강 없이도 안정적으로 시공할 수 있으며, 네일링 보강을 추가하면 더 높은 옹벽도 시공이 가능합니다.
절토부 옹벽 시공 순서
1. 기초 터파기
터파기 최소 폭1.3M
2.골재 포설 및 다짐 작업
골재 포설 및 진동 롤러 다짐
3.기초블록 설치
약 6M마다 기초기둥체블록 설치(현장 여건별 간격조절) 내부에 THP 이중벽관 설치 후 콘크리트 타설
4.철근 배근 및 콘크리트 타설
좌우블록 및 지반과 일체화. 기초블록 내부에 철근 격자 배근 후 콘크리트 타설

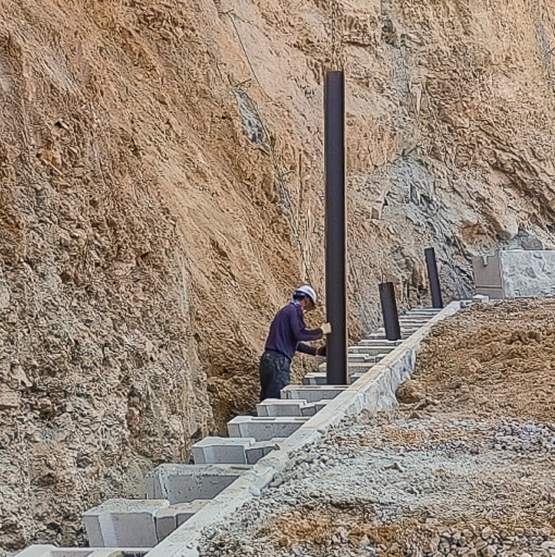

5.H빔 보강(필요시)
약 6M간격 삽입 후 콘크리트 타설(현장 여건별 간격 조절)
6.중간블록 설치 및 중단 콘크리트
3~4M마다 중단 철근 배근, 콘크리트 타설. 뒷채움 및 다짐 작업
7.상단(배수,L형)블록 설치
블록 내부 및 천단에 철근 배근
기둥체 철근 기초블록까지 연결
8.천단 콘크리트 타설 마감
절토 사면 일체화
절토부 시공 단면도

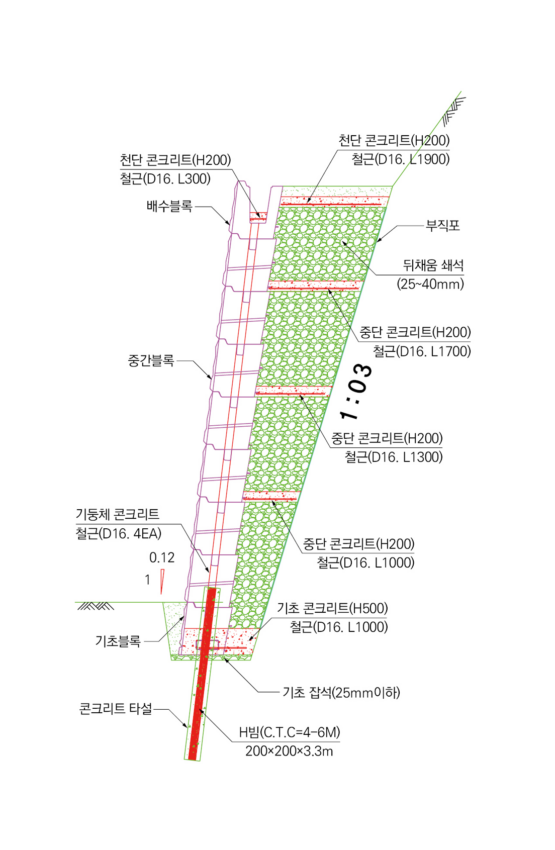

H빔 공법 적용 (9단 배수 + H빔)

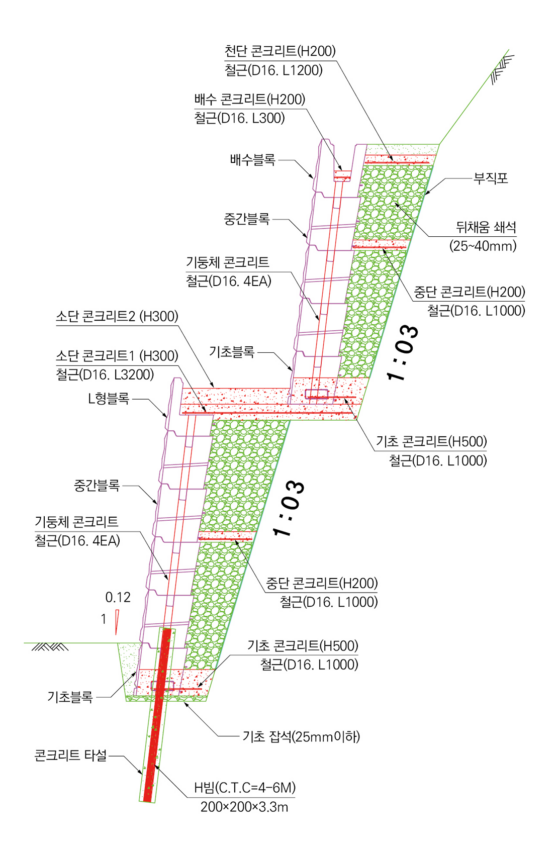

H빔 공법 적용 및 소단 적용 (6단 + 5단)
