반일체식 공법
1. 기초블록 설계

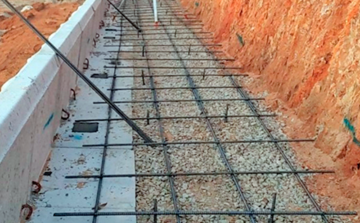

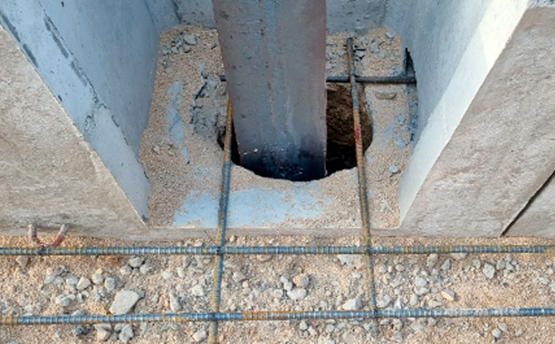

기초블록 철근 배근 시공

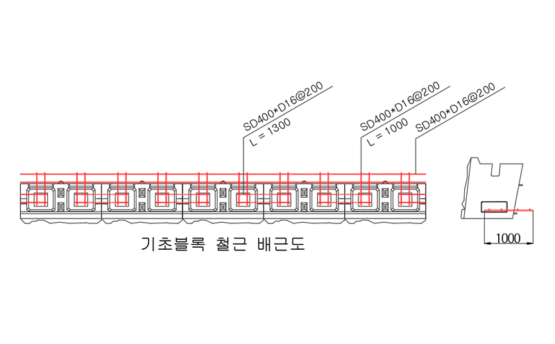

기초블록 철근 배근도
- H빔 파일을 이용한 기초 고정 방법으로 기초 블록을 단단히 고정하기 위해 H빔 파일을 땅속 2m까지 삽입합니다. H빔 파일은 약 6m 간격으로 배치하며, 현장 상황에 따라 조절할 수 있습니다.
- 기초 블록의 좌우 및 후면의 관통공을 활용하여 철근을 격자 형태로 배치합니다. 이후, 콘크리트를 타설 기초 블록과 지반을 하나로 연결합니다.
- 기초 블록과 지반을 일체화하여 땅의 불균형한 침하(부등침하) 및 미끄러짐(활동)에 대한 저항력을 높입니다.
2. 중간블록과 기둥체블록 설계
중간블록 일체 구조

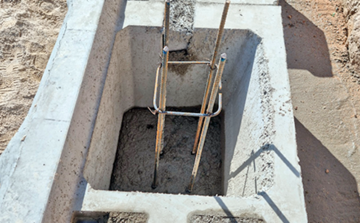

기둥체 철근 시공
기둥체 철근 콘크리트 타설 마감
- 블록을 쌓은 후, 기둥 역할을 하는 중간 블록의 구멍(관통공)을 통해 최하단 기초블록부터 최상단 블록까지 수직으로 철근을 삽입합니다. 이후, 블록 내부에 콘크리트를 타설하여 기둥 구조를 완성합니다.

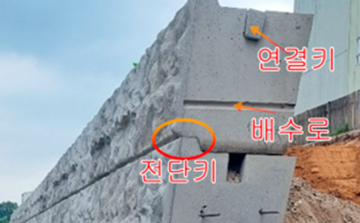

- 블록끼리 연결을 튼튼하게 하기 위해, 좌우 블록을 맞물리게 설계한 연결 키(전단키)를 적용합니다. 이를 통해 수평 방향의 힘(하중)에 대한 지지력이 증가합니다.
- 블록 뒤쪽에서 들어오는 물이 원활하게 빠질 수 있도록, 블록 측면에 배수 홈을 통해 물길을 유도합니다.
3. 중단 콘크리트의 기능

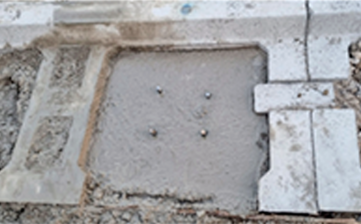

중단 콘크리트를 타설

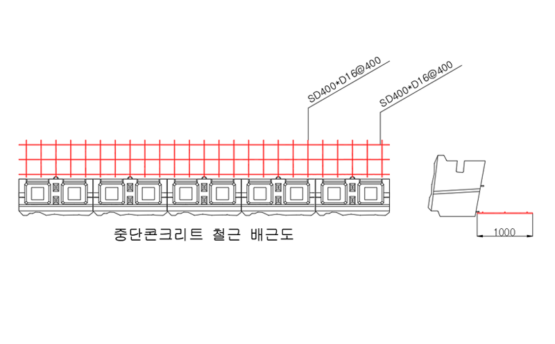

중단 콘크리트 철근 배근도
- 구조를 더욱 튼튼하게 하기 위해 높이 3m마다 철근을 배근하고, 콘크리트를 타설하여 강도를 높입니다.
- 블록 뒤쪽(배면)에 골재 다짐층을 조성하여 침하(땅 꺼짐) 방지
- 토압(흙이 밀어내는 힘) 분산 효과로 안정성 강화
- 옹벽 뒤쪽으로 들어오는 물을 효과적으로 배출하여 배수 기능 향상
- 중간과 최상단에서 옹벽 블록과 함께 연결되어 하나의 견고한 구조로 형성
4. 중간블록과 배수블록에 인서트 너트 및 L자형 세파볼트 설계
인서트 너트에 L형 세파볼트 고정
인서트 너트에 L형 세파볼트 고정

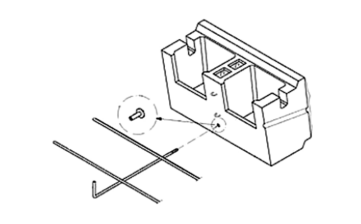

인서트 너트, L형 세파볼트 도해

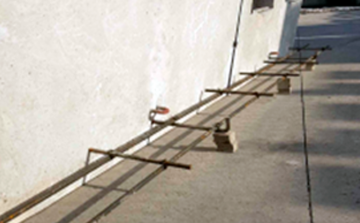

- 중단 및 천단(상단) 콘크리트 작업 시, 블록 후면에 있는 인서트 너트에 L형 세파볼트를 고정합니다.
- 블록 후면에 철근을 격자 형태로 배근하고, 세파볼트의 반대쪽과 철근을 단단히 결속한 후 콘크리트를 타설합니다.
- 중간 및 마감 블록의 후방 결속을 보강하여 구조를 더욱 튼튼하게 만듭니다.
- 뒤틀림(변형)과 배부름(불안정한 돌출)을 방지하여 전체 구조의 안정성을 강화합니다.
5. 마감 블록 배수/L형

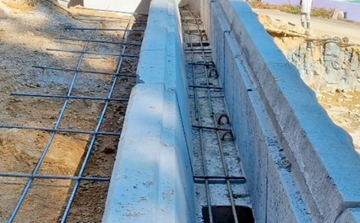

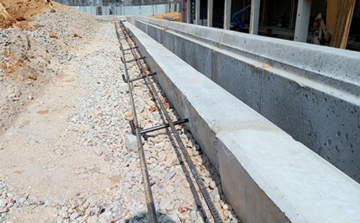

배수블록 후면 철근 결속

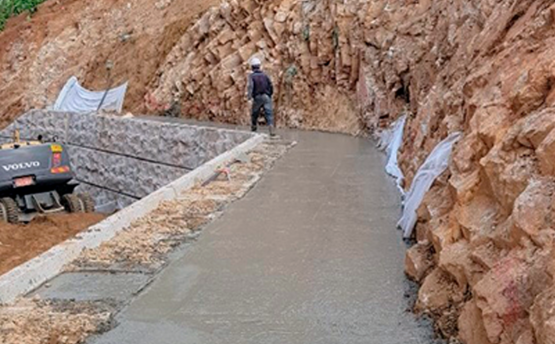

콘크리트 타설로 반일체화 시킴

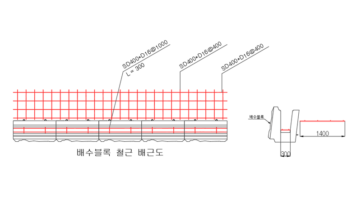

배수블록 철근 배근도
L형블록 철근 배근

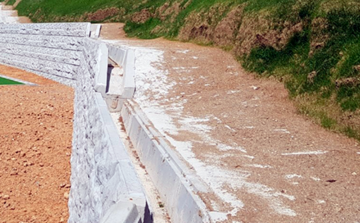

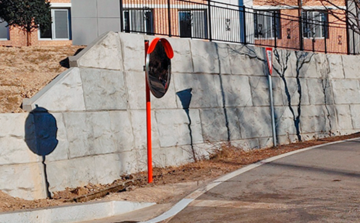

시공 사례

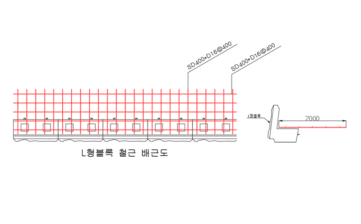

L형블록 철근 배근도
- L형 블록에 철근을 배근한 후 콘크리트를 타설하여 블록 간을 단단히 연결합니다.
- 배수블록 후면의 고리에 철근을 결속한 후, 콘크리트를 타설하여 반일체화(부분적으로 하나의 구조처럼 연결) 시킵니다
